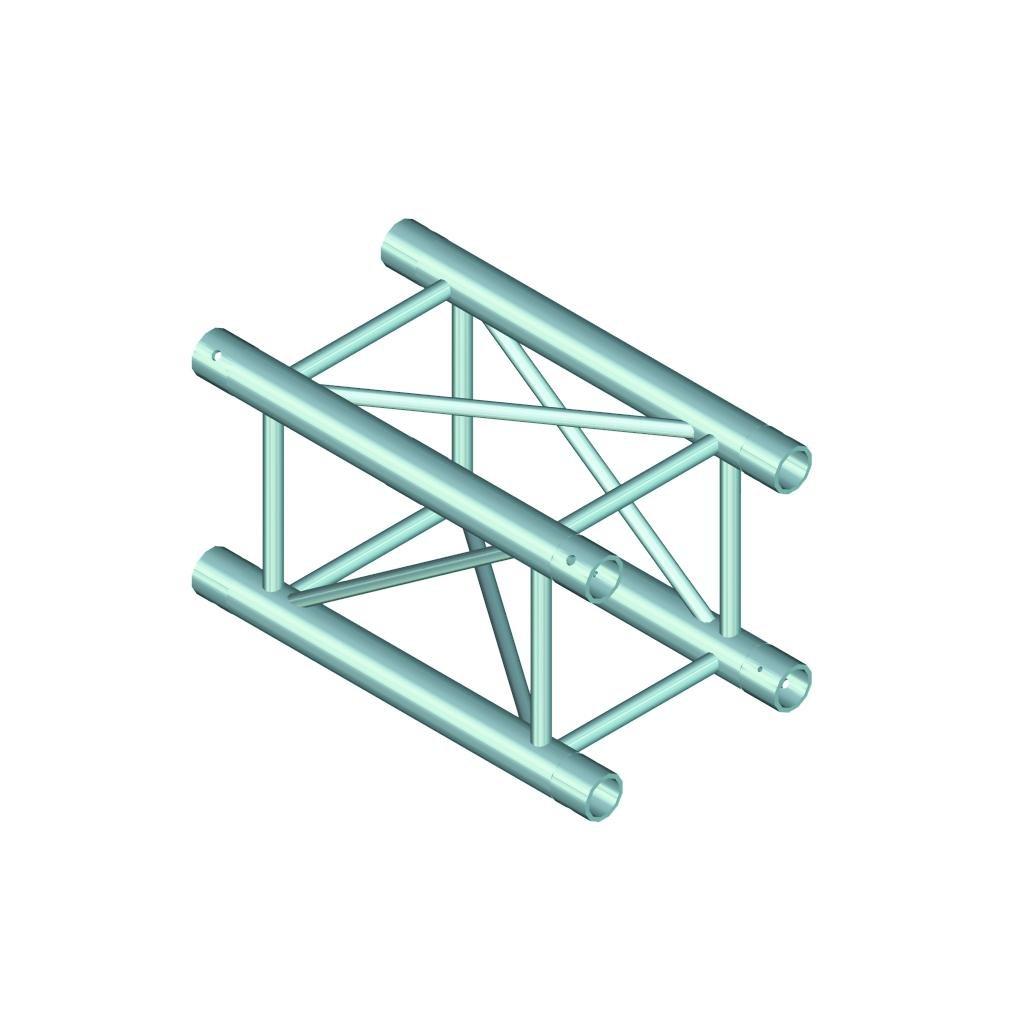

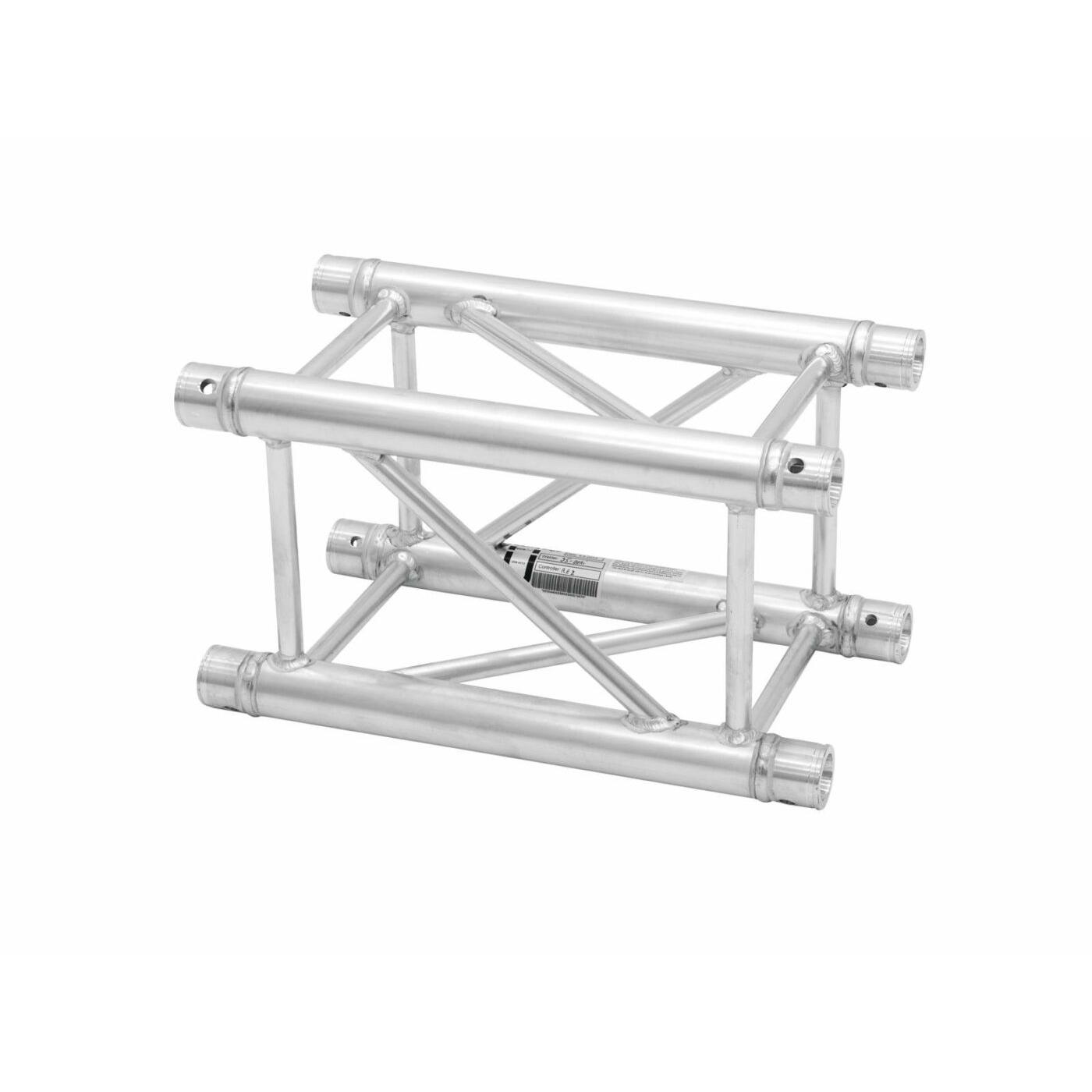

ALUTRUSS TOWERTRUSS TQTR-500 4-weg kruis Beam — een robuuste aluminium truss-kruising voor professionele torensystemen. Ontworpen voor intensief gebruik in stage-, beurs- en event-installaties met hoge belastbaarheid en snelle montage dankzij het Quick-Lock systeem.
Over het TOWERTRUSS TQTR systeem
TOWERTRUSS TQTR is een 4-punts truss-systeem gemaakt van aluminium. De afzonderlijke elementen worden verbonden via vier kegels, draaipunten en pennen. TOWERTRUSS TQTR is vervaardigd uit EN-AW 6082 T6 (AlMgSi1 T6) legering met 20 mm dwarsliggers voor hoge belastingen.
Het voordeel van het conische verbindingssysteem is dat de kegels volledig in de hoofdliggers passen, waardoor maximale draagcapaciteit wordt gegarandeerd. Het Quick-Lock systeem maakt snelle, efficiënte en esthetisch aantrekkelijke montage mogelijk wanneer truss-constructies regelmatig worden op- en afgebouwd.
De vier hoofdliggers zijn gemaakt van 50 mm aluminium buis met 4 mm wanddikte en bieden een uitstekende verhouding tussen sterkte en gewicht. De dwarsliggers hebben een diameter van 20 mm met 2 mm wanddikte en bieden voldoende ruimte voor het installeren van koppelingen, haken en klemmen.
Met buitenafmetingen van 290 mm is TOWERTRUSS TQTR een stabiel truss-systeem voor hoge belastingen en langdurig gebruik. Dit systeem is vooral ontworpen voor het bouwen van Tower System I en II en voor intensief gebruik in stage-installaties, beurs-installaties en event-installaties.
De productie van dit truss-systeem wordt TÜV-gemonitord. De belastingstabel als berekeningsbasis kan vóór aankoop van het internet worden gedownload!
Let op: dit truss-systeem mag nooit worden gecombineerd met andere systemen!
Kenmerken
- Hoogwaardig aluminium buis met 50 mm diameter
- Eenvoudige montage
- Voor het bouwen van grondsteunconstructies
- 1 x verbindingsset inbegrepen
- Gemaakt in Europa
Technische specificaties
Hoofdliggers: 50 × 4 mm
Dwarsliggers: 20 × 2 mm
Legering: AlMgSi 0,5
Lasmiddel: AlMg 5
Lastechniek: WIG-Puls
Afmetingen
Gaten tot gaten: 240 × 240 mm
Buitenafmetingen (L × B × H): 290 × 290 × 500 mm
